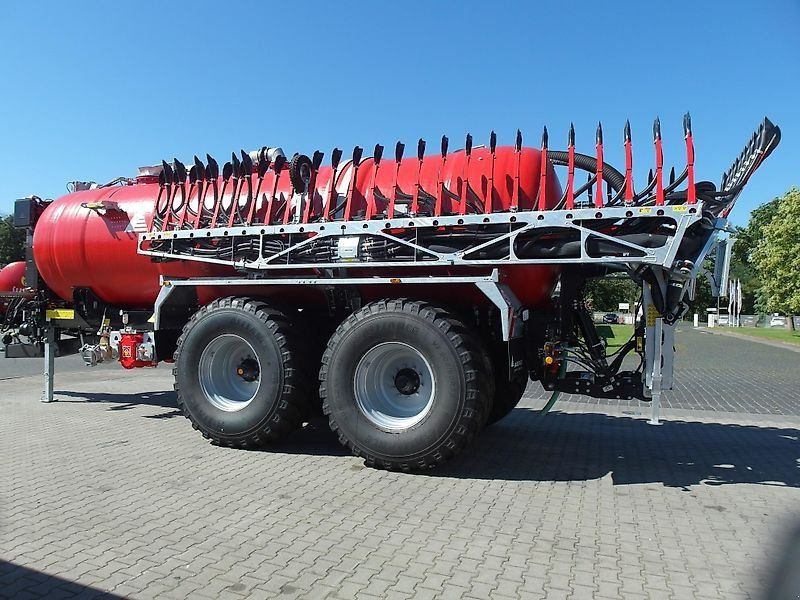

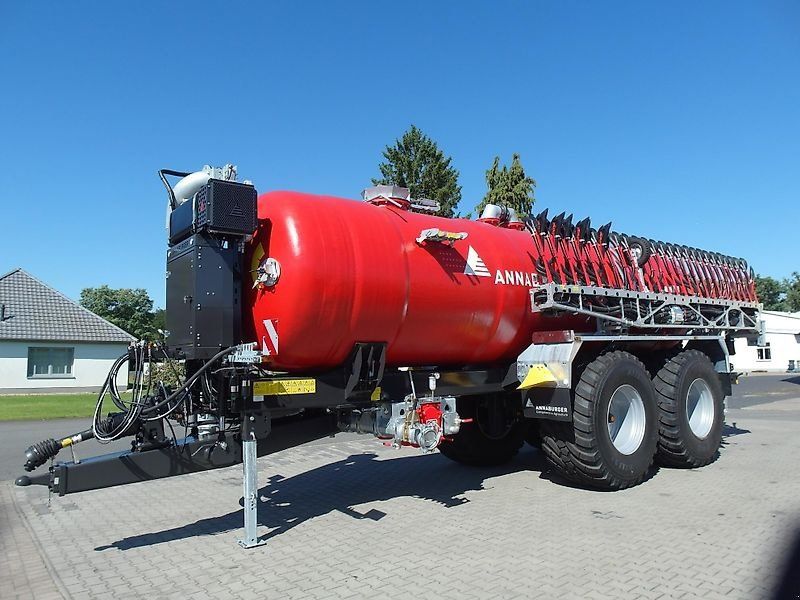

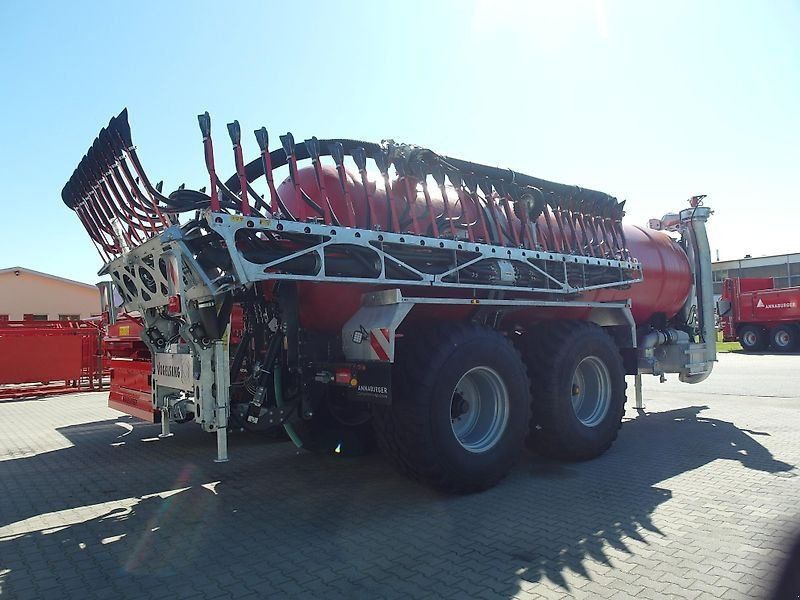

Annaburger 24 N.28

Omschrijving

Gülletankanhänger HTS 24N.28
Fahrgestellnummer: WADT24N28SA010911
GFK-Tankanhänger Profi+ HTS 24N.28
Profi Feldfahrzeug zum Ausbringen von flüssigen Medien wie Gülle, Gärsubstrate, Wasser und ähnlichen Medien mittels angebautem Gülleadapter. Für schwere Einarbeitungsgeräte und Verteiler mit großer Arbeitsbreite.
technische Daten:
zulässiges Gesamtgewicht nach StVZO in kg: 24.000
zulässiges Gesamtgewicht nach V= (EU) 167/2013 (COC) in kg: 20.000
Stützlast in kg: (UA) 4.000
Behälterdurchmesser innen in mm: 1.900
Behältervolumen in m³: 21
Drehkolbenpumpe VX 186-368Q in l/min: 7.500
Antriebsdrehzahl in U/min: 540 - 1000
Geschwindigkeit in km/h: 40
Achslasten in kg: 2 x 10.000
Radstand in mm: 1.860
Spur: 2.150mm
Serienausstattung:
Fahrwerk: TANDEM PROFI Hydraulikfahrwerk, hydraulische Nachlauflenkung,
1. Achse als hydraulische Liftachse
* qualitativ hochwertiges Achsaggregat (Einzelachsen) von BPW
* verstärkte 14 t Tandemachsen mit Spur 2.150 mm
* die außen am Rahmen angebrachten Hydraulikzylinder gewährleisten
eine hohe Wankstabilität
* durch das Verdrängerprinzip Öl-Stickstoffblase wird ein hoher
Federungskomfort und eine stabile Straßenlage in jeder Fahr-
situation erreicht
* großzügig dimensionierter Achsquerschnitt von 150 x 150 mm
* ALB-Regelung
* Achslage - speziell für die Nutzung schwerer Gülleadapter
Liftachse:
* Reifenschonung durch Achsheben bei Leerfahrt
* Kraftstoffersparnis
* Regulierung der Stützlast
Anhängung: hydraulisch gefederte Deichsel mit 4 t Stützlast und Kugelkopfkupplung K80
* guter Federungskomfort - geringer Verschleiß
* großer Verstellweg von bis zu 450mm
* frei höhenverstellbar - dadurch problemloses Anpassen der
Kupplungshöhen an unterschiedlichste Schlepper
* inklusive Deichselstütze (kein hydraulischer Stützfuß erforderlich)
hydrostatischer Pumpenantrieb für Drehkolbenpumpen
* zapfwellengetriebene Hydrostatpumpe für geschlossenen Kreislauf vom ISOBUS gesteuert.
* mit leistungsstarkem Vorsatzgetriebe (Zuidberg)
* Betriebsdruck bis 350bar mit Druckanzeige
* Vogelsang Drehkolbenpumpe mit SAI Radialkolbenmotor angetrieben
* 100 l Tank und Ölkühler als Vorrat und zur Kühlung
* Drehzahlregulierung der Pumpe zur Realisierung von hohen Förderleistungen beim Befüllen und an geringe Aufwandmengen
angepasste Fördermengen beim Ausbringen
* durch die Drehzahlregulierung wird nur die Gülle gepumpt, die tatsächlich benötigt wird
* Einbau der Pumpe mit Wartungsdeckel seitlich
* es wird kein Reduziergetriebe und auch keine Ausbringmengenregulierung extra benötigt
* geringes Betriebsgeräusch!
Bremse: WABCO 2-Leiter-Druckluftbremse mit ALB- Bremskraftregelung
* Bremstrommeln 410 x 180 mm mit 10 - Loch Felge für ein enormes Maß
an Sicherheit
* Asbestfreie Bremsbelege
* Federspeicher - Feststellbremse
Bereifung: 750/60 R 30.5 Alliance 885 (Radial)
(bei Lieferproblemen nach Wahl des Herstellers)
Rahmen: Spezialrahmen aus hochwertigem Kastenprofil 300 x 150 x 10
* qualitativ hochwertiger Stahl - besonders robust und verwindungssteif
* integrierte Querträger zur spannungsfreien Behälteraufnahme
* feuerverzinkte Schlauchablagen in Fahrtrichtung Links und Rechts
* für Gülleadapter bis 5.000 kg Gesamtgewicht zugelassen
(inklusive Güllereste und Schmutz)
* Serienausstattung mit hydraulischem 3- Punkt – Kategorie 3 (kann auf Kat.2 umgebaut werden)
* hydraulischer Vierpunkt im Dreipunktrahmen integriert
Behälter: im Wickelverfahren gefertigter hochstabiler druckloser GFK- Behälter
* der korrosionsbeständige drucklose Behälter benötigt keine Druckbehälterprüfung
* in Leichtbauweise im Wickelverfahren gefertigt
* Behälterdurchmesser 1900 mm innen, in bewährter Annaburger Bauform gebaut
* gegen Druckspitzen und dynamische Beanspruchung durch die Ladung unempfindlich, Auslegung an Hand von
FEM- Berechnungen
* innenliegender Überlauf, 3 GFK Schwallwände nach EN 707
* Behälterkonfiguration: innenliegende Druckleitung nach oben, innenliegender Überlauf, GFK Befüllleitung hinten, Sauganschluss unten, Spühlanschluss hinten 6“,
3 GFK Schwallwände nach EN 707
* alle Anschlüsse als GFK DIN Flansch ausgeführt
* Verbindung zum Fahrgestell über Anker vorn und Spannbänder hinten
* zusätzliche Lastaufnahme hinten durch 4 Anker und Polymerpuffer zur Aufnahme von Belastungen
* die dynamischen Eigenschaften und die enorme Elastizität des Behältermaterials sorgen für eine hohe Langlebigkeit
* der Behälter ist TÜV zertifiziert
* die Behälteröffnungen für Einfüllstutzen und Sauganschluss in Fahrtrichtung Rechts sind blind geflanscht
* der Behälter ist serienmäßig ausgerüstet mit einem hinteren Behälterstutzen NW 150
Drehkolbenpumpanlage:
* Pumpenanlage zum Befüllen, Umpumpen und Ausbringen
* Pumpenposition unter dem Behälter - kürzere Saugleitungen mit verbessertem Querschnitt
* Wartungsdeckel der Pumpe seitlich
* die leistungsfähige Drehkolbenpumpe von Vogelsang Typ
VX186-368Q ist optimal quer am Fahrgestellrahmen positioniert und kann
Saugtiefen bis zu 5,0 m realisieren
* optimierte Leitungsführung mit hoher Durchsatzleistung
* die hohen Ausbringdrücke sind ideal für Schleppschlauchverteiler und
Schleppschuhverteiler größer 18 m Arbeitsbreite
* die Pumpe wird durch einen vergrößerten Steinfangkasten
vor größeren Fremdkörpern geschützt, inkl. seitlichem Sauganschluss NW 150 in FR links
* automatische Pumpenabschaltung stellt Pumpe beim erreichten Maximalfüllstand ab
ISOBUS-Steuerung:
* Die ISOBUS-Steuerung dient zur Steuerung aller elektronischen, hydraulischen und pneumatischen Funktionen des Fahrzeuges sowie zur Anzeige bestimmter Betriebszustände, zur Regelung von Arbeitskennwerten sowie zur Aufzeichnung und Auswertung von Daten der Maschine.
* Die Bedienung erfolgt über die grafische Bedienoberfläche des Terminals
* inkl. Jobrechner, Elektronik, Verkabelung, Hydraulik und Softwarepaket ANF
Load Sensing mit Verstärker
* Ist eine hydr. Steuerung, bei der Druck und/oder der Volumenstrom der Hydraulikpumpe an die vom Verbraucher geforderten Bedingungen angepasst werden.
Zentraler Mechatronikschrank
Zentrale Position der mechatronischen Komponenten
* Hydraulikblock mit integrierten Ventilen für die Zwangslenkung
* Steuerung (ISOBUS Rechner, Verteilerkasten)
* Zuführung der Hydraulik- / Elektroleitungen von unten
* integrierte Schlauchgaderobe zum Traktor mittig
* Tür abschließbar
Farbgebung: hohe Farbqualität durch vorbehandelte Bleche
* Grundlackierung zum Schutz vor Korrosion
* besonderes strapazierfähige Lackierung in Serienfarbe RAL 3000 (rot)
* Radfelgen in Originalfarbe des Räderlieferanten
* Behälterfarbe: naturbelassen
Elektrik: 12 Volt Anlage mit Fünfkammerleuchten
* seitliche Begrenzungsstrahler nach StVZO
* Kennzeichenbeleuchtung
* seitliche Begrenzungsleuchten nach Länderspezifikation
Bereifung 800/60 R32 Alliance Agriflex VF 389
Sonderlackierung GFK-Behälter nach RAL-Ton
Behälter RAL 3000 Rot
Rahmen Novagrau
Rüssel 10“/8“ für Hochbehälter und Gruben (2 Arme)
Turbobeschleuniger für Rüssel 10“ / 8“
Zusatzpaket Joy Stick für alle Baureihen
Doppelseitige Weitwinkel-GW
·Standard traktorseitiges Profil 1 3/8 - Z6
·Wenn anders benötigt bitte umgehend spezifizieren, spätere Änderungen sind aufpreispflichtig!
Load Sensing mit Verstärker
·Ist eine hydraulische Steuerung, bei der Druck und/oder der Volumenstrom der
Hydraulikpumpe an die vom Verbraucher geforderten Bedingungen angepasst werden
LED Arbeitsscheinwerfer
Monage an den Schlauchauflagen hinten - Ausleuchtung des Anbaugerät
Zusatzpaket Schleppschlauch Baureihe .27/.28
·Elektronik Schleppschlauchverteiler zur Steuerung der Funktionen symmetrische Teilbreitenabschaltung, Fahrgassenabschaltung und Einzelarmabschaltung

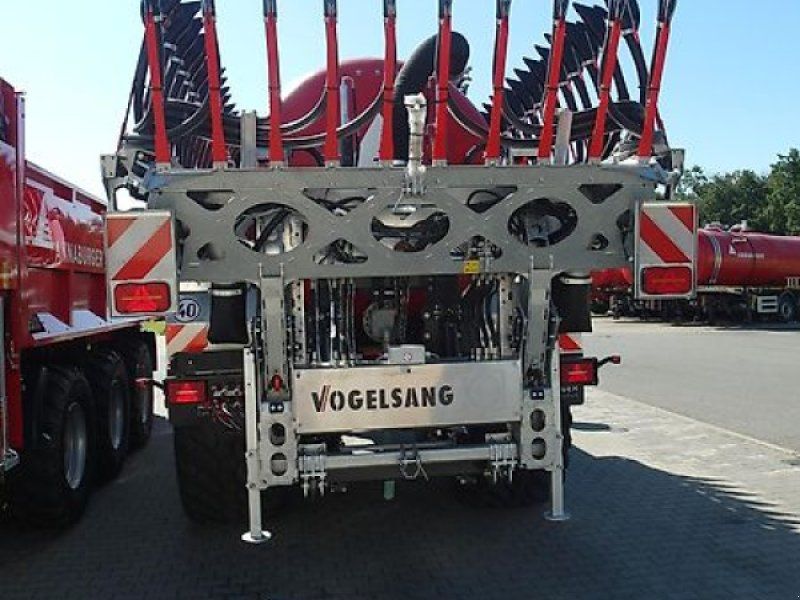

Vogelsang BlackBird 18/15m
Schleppschuhgestänge BlackBird - 18 m
Max. Tankdurchmesser Ø 2100 mm
Hinterrahmen HD
Vierpunkt-/Festanbau
Verbindungsschlauch Güllebehälter - Adapter/SSV
·Verbindungsschlauch Güllebehälter zu Schleppschlauchverteiler
·NW 150
Montagekosten (Festpreis) SwingUp2+3
DEKRA Abnahme Tandem

Fahrwerk Tandemachser,
Pumpe Drehkolbenpumpe
